Struktur Anyar Solid State HF Kompak Pipe Welder

Tinimbang tradisional kapisah-jinis tata lemantun rectifier lan kabinèt inverter, iki struktur anyar ngalangi HF kompak pipe welder nyawiji loro Unit fungsi inti menyang kabinèt kompak siji. Integrasi iki ora mung nyuda tilas peralatan sakabèhé kanthi nyederhanakake struktur sistem nanging uga nyepetake jarak kabel internal antarane rong unit kasebut, nyuda gangguan sinyal lan ningkatake stabilitas transmisi daya sajrone proses produksi pipa sing dilas.

Solid State HF Compact Pipe Welder biasane kasusun saka bagean ing ngisor iki:

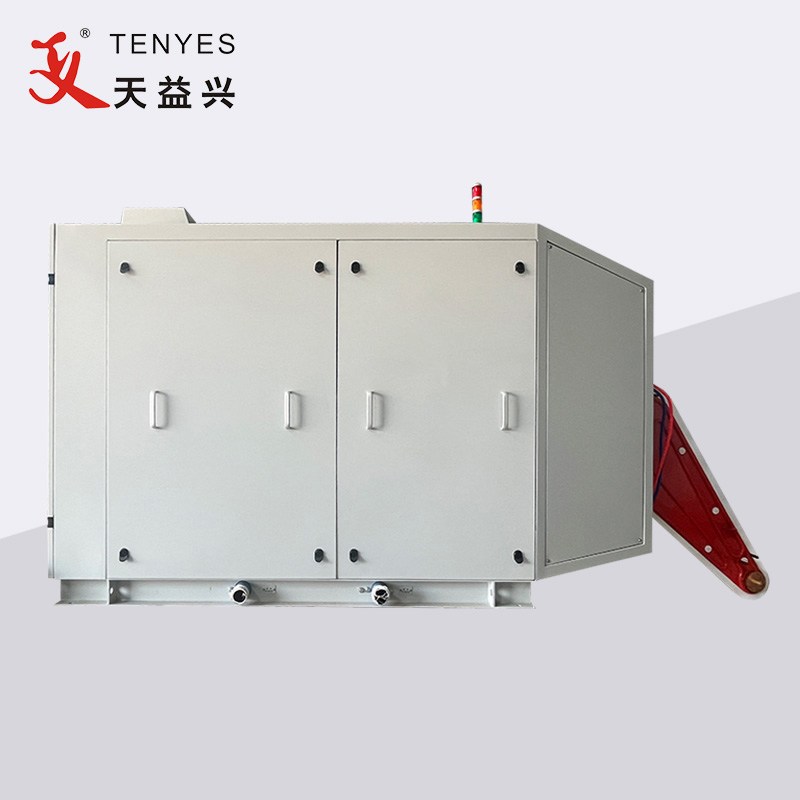

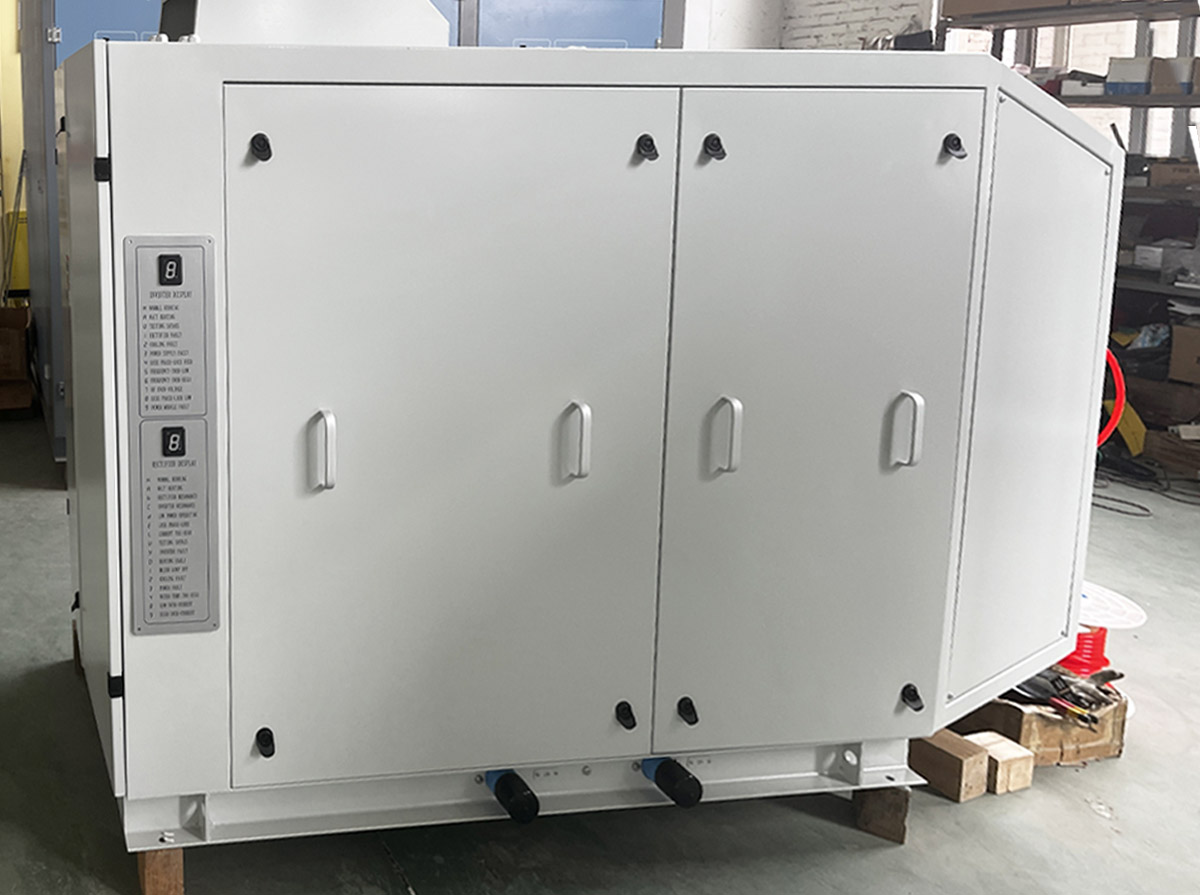

1. Struktur baru Solid State HF Compact Pipe Welder Kabinet utama:

Kita nggunakake struktur anyar iki kang nggawe rectifier lan inverter kabinet kabeh ing siji cabinet.This anyar desain bisa ngirit papan liyane lan gampang kanggo customer connect cables.For iki struktur anyar saiki kita desain saka 50Kw kanggo 400Kw. Yen welder daya luwih gedhe, kita isih nyaranake nggunakake welder pipa kanthi kapisah.

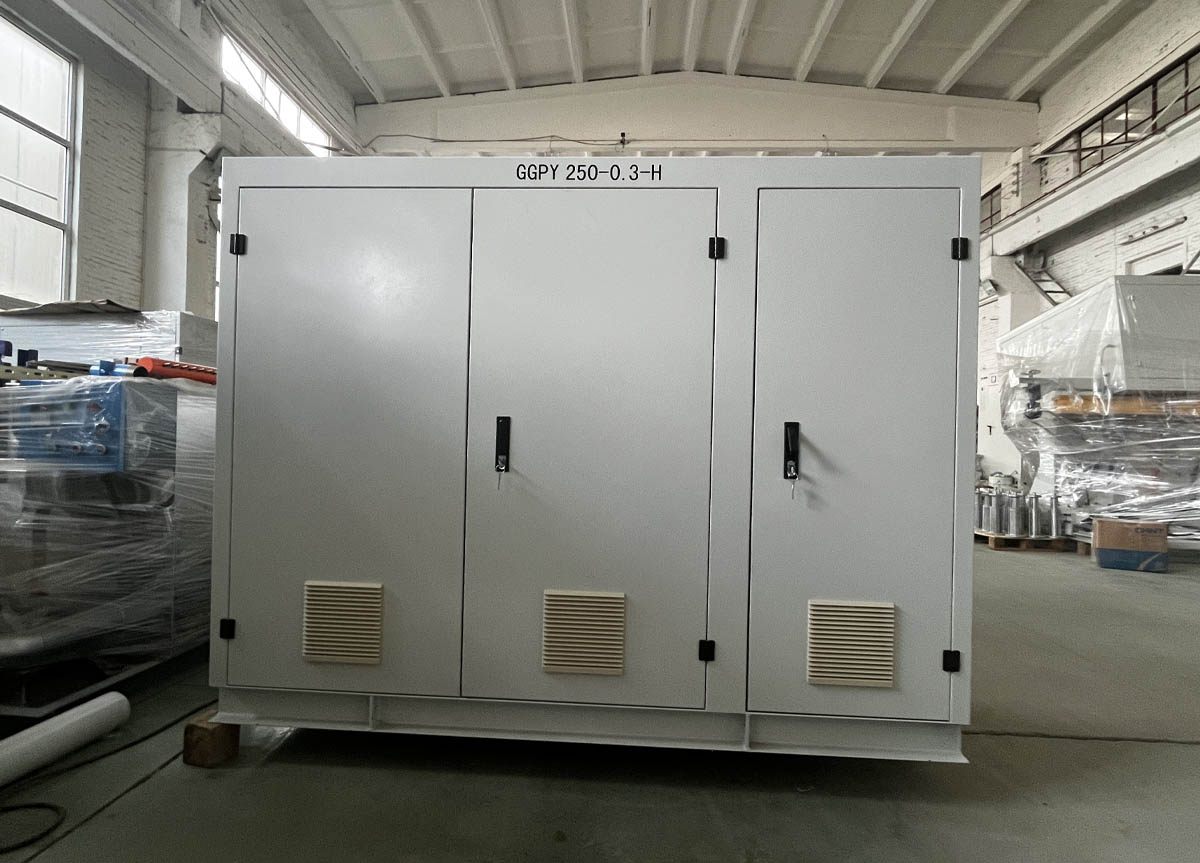

2. Kabinet Transformator Kering

Ing lemari trafo Kering iki, kita dilengkapi trafo langkah-mudhun garing, sing bisa dadi trafo minyak tradisional, bisa kanthi gampang ngrampungake pengiriman menyang pirang-pirang negara.

3. Konsol

Konsol kontrol pusat bisa nggayuh operasi remot saka welder pipa kompak HF negara padhet, kabinèt kontrol kacepetan (driver), pendingin banyu, penggemar dll. Peralatan.

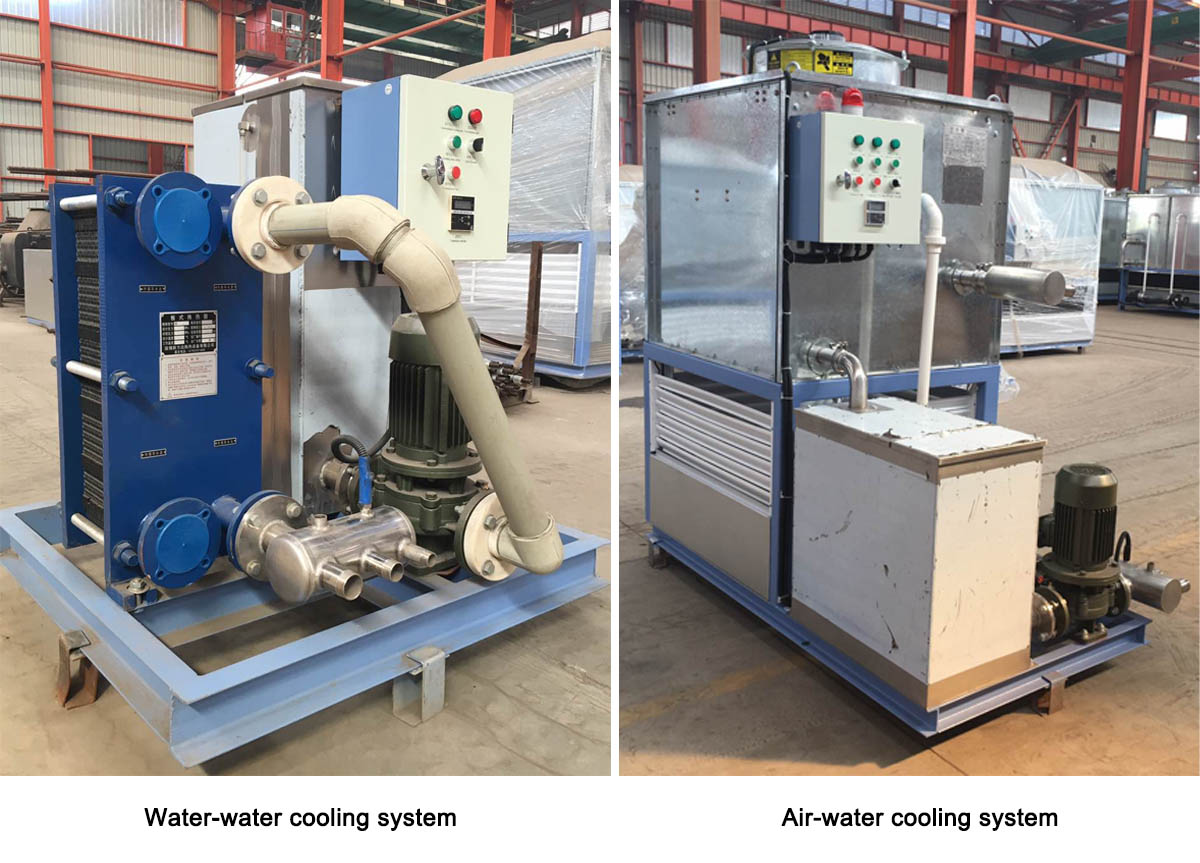

4.sistem cooling: sistem cooling banyu-banyu utawa sistem cooling online-banyu opsional

Sistem cooling saka struktur anyar ngalangi welder pipe kompak HF utamané digunakake kanggo circulation internal cooling sirkuit tertutup saka welder frekuensi dhuwur lan lemantun kontrol kacepetan banyu-digawe adhem (driver). Biasane duwe rong jinis: sistem pendingin udara-banyu lan sistem pendinginan banyu-banyu. Sistem pendinginan udhara-banyu bisa mlaku kanthi mandiri, lan sistem pendinginan banyu-banyu kudu dilengkapi menara utawa blumbang. Peralatan iki ngenggoni area cilik, lan suhu banyu inlet saka sumber daya pemanasan dikontrol kanthi efektif ing ngisor 40 ° C kanggo njamin stabilitas peralatan pemanas jangka panjang.
