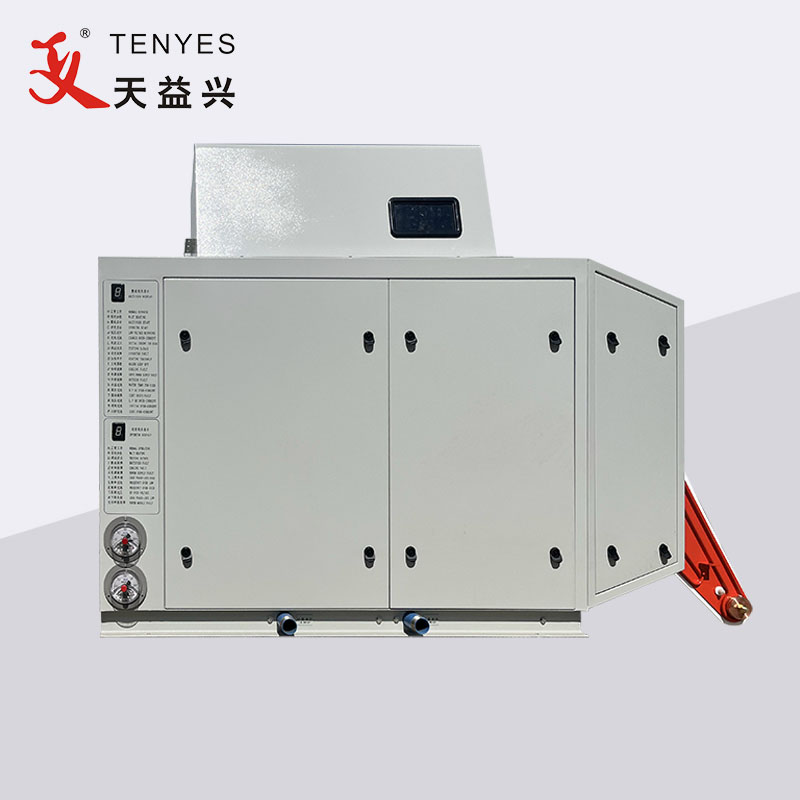

150KW Solid State High Frequency Compact Pipe Welder

Amarga rectifier thyristor adopts phase-shifting kontrol, pangaturan daya kanggo nyetel voltase kanthi ngganti amba pemicu. Sirkuit kasebut nyerep gelombang sinus kanthi sudut sing ilang saka jaringan listrik, lan ninggalake bagean liyane saka gelombang sinus kanthi sudut sing ilang menyang jaringan listrik. Temenan, sisih kiwa ngemot akeh harmonik. Ing wektu sing padha, faktor daya kurang amarga beda voltase lan fase saiki (sing ngisor voltase output DC, Sing ngisor faktor daya).

Pitungan teoritis lan tes nuduhake yen sudut pemicu telung fase rectifier jembatan sing dikontrol kanthi lengkap nol, utawa nalika rectifier jembatan sing ora bisa dikendhaleni sing kasusun saka dioda digunakake, harmonik sing diasilake cilik banget lan faktor daya dhuwur banget (luwih saka 0.9). Nanging, ing aplikasi praktis, iku kudu duwe fungsi terus-terusan nyetel voltase DC (yaiku, nyetel daya output), lan peralatan ora bisa ing voltase lengkap ing salawas-lawase. Supaya peralatan duwe harmonik minimal, faktor daya paling dhuwur lan daya output luwes, liyane voltase ngatur piranti kudu ditambahake konco kreteg rectifier uncontrollable.

Mulane, sawise riset intensif, kita wis ngembangake teknologi rectifier kontrol numerik lan entuk paten nasional (zl201520767232. X).

Telu-phase papat kabel 380V, 50Hz AC digunakake ing industri umum rectified dening "telung-phase rectifier bridge" (kapérang saka enem ZP diodes lan siji-wektu rectification) dadi 300Hz pulsating DC, banjur rubah menyang Gamelan DC sawise LC nyaring (kapérang saka reaktansi lan kapasitansi), lan banjur rubah menyang AC karo frekuensi kontrol lan voltase luwih saka sepuluh kHz sawise kuwalikan lan angger-angger voltase dening siji-phase inverter bridge (kapérang saka papat kelompok IGBTs), Banjur dadi kurang voltase pulsating DC sawise trafo frekuensi dhuwur langkah-mudhun lan diode rectification (rectification secondary), lan banjur dadi Gamelan kurang voltase DC sawise reactance utawa kapasitor smoothing lan nyaring.

Jembatan inverter fase tunggal sing dumadi saka IGBT nduweni rong fungsi: inverter lan regulasi voltase. Ing tembung liyane, voltase output bisa diatur miturut kabutuhan produksi nalika mbalikke DC kanggo AC.

Transformator frekuensi dhuwur nggunakake ferit minangka bahan konduktor magnetik, lan rasio transformasi utami dirancang miturut kabutuhan, kanthi volume cilik, biaya murah lan efisiensi konduksi sing dhuwur.

TENYES 150KW Solid State High Frequency Compact Pipe Welder kanthi teknologi pembetulan kontrol numerik PWM nduweni kaluwihan ing ngisor iki:

1) Faktor daya dhuwur: faktor daya ≥ 0,92, ora perlu nambah peralatan ganti rugi daya reaktif.

2) Polusi harmonik sing kurang: umume, ora perlu nambah peralatan perawatan harmonik tambahan

3) Daya output stabil: ripple output ≤ 0,2%, lan burr pipa gandheng luwih seragam.

4) Kacepetan pangayoman cepet: wektu proteksi interlocking fault ≤ 10 μ S. Peralatan luwih dipercaya.

5) Efisiensi daya dhuwur: amarga mundhut daya reaktif dikurangi, efisiensi kabeh mesin saya apik.
