100KW Solid State High Frequency Compact Pipe Welder

TENYES minangka perusahaan China sing duwe spesialisasi kanggo ngasilake peralatan las frekuensi dhuwur negara padhet kanthi kualitas dhuwur, kalebu Welder Pipa Kompak Frekuensi Tinggi Solid State 100KW. Minangka produsen lan supplier profesional, perusahaan nawakake macem-macem produk sing dirancang kanggo nyukupi kabutuhan aplikasi industri sing beda-beda. The 100KW Solid State High Frequency Compact Pipe Welder nduweni desain sing kompak lan entheng. Kanthi nggabungake bagean rectifier lan inverter menyang kabinet siji, volume sakabèhé mesin suda luwih saka 50% dibandhingake karo welder frekuensi dhuwur konvensional kanthi ukuran sing padha. Kajaba iku, bobote dikurangi luwih saka 30%, nggawe mesin luwih portabel lan efisien papan.

Kirim Pitakonan

Deskripsi Produk

Jeneng peralatan: 100KW Solid State High Frequency Compact Pipe Welder

Spesifikasi peralatan: GGPY100KW

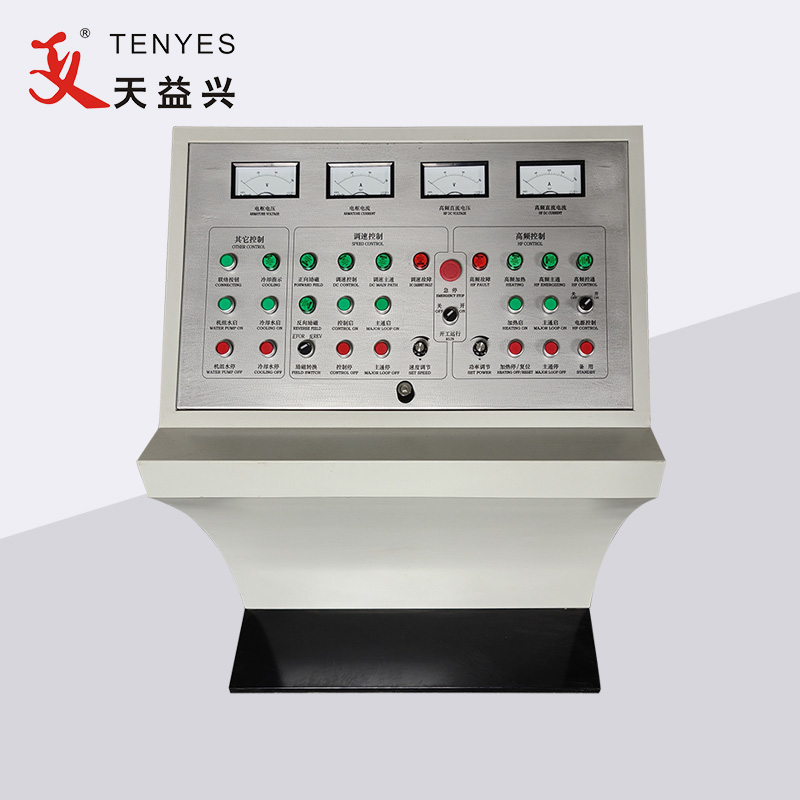

Komponen: kabinet utama, konsol operasi, sistem pendingin

Gunakake peralatan: utamané digunakake kanggo welding baja karbon biasa, stainless steel, aluminium lan pipo logam non-ferrous liyane.

Fitur:

1. Faktor daya dhuwur: Faktor daya ≥ 0,95, ora ana peralatan ganti rugi daya reaktif tambahan sing dibutuhake kanggo peralatan iki.

2. Ngirit energi lan efisiensi dhuwur: Wiwit trafo langkah-mudhun isolasi frekuensi dhuwur konvensional dibusak, garis interkoneksi wis suda sacara signifikan, saengga mundhut daya reaktif dikurangi. Tes nuduhake manawa mesin kabeh-ing-siji ngirit udakara 30% dibandhingake karo frekuensi dhuwur negara padhet konvensional.

3. Daya output stabil: koefisien ripple output cilik, pipe baja gandheng wis kurang burrs, jahitan las luwih seragam, Rampung dhuwur, lan kualitas weld apik.

4. Ukuran cilik, bobot entheng, sambungan sing disederhanakake, proteksi lengkap, wektu proteksi rantai fault ≤10us, debugging lan pangopènan sing trep, lan peralatan sing luwih dipercaya.

Lingkup aplikasi:

①　Diameter pipa baja φ 7- φ 12

②　Ketebalan dinding strip baja 0.2-1mm

③　Metode welding: welding induksi

④　Kacepetan welding: 60-130 M/min

Parameter operasi:

① Rated daya: 100KW

② Rated tegangan DC: 250V

③ Rated DC saiki: 450A

④ Rated frekuensi: 600KHZ

⑤ Efisiensi sakabèhé: ≥ 85%

⑥ Output daya frekuensi dhuwur: ≥ 100kW

Persyaratan sumber daya:

① Formulir sumber daya: telung fase papat kabel frekuensi daya AC, tegangan baris 380 ± 5%,

② Kapasitas sumber daya: luwih saka 100kVA.

③ Faktor daya: ≥ 0,85

④ Kabel sumber daya: kabel tembaga plastik ≥ 75mm²saben phase, kabel lemah ≥ 30mm²

100KW Solid State High Frequency Compact Pipe Welder kalebu rectifier lan inverter.

bagean rectifier: digunakake kanggo ngganti telung fase 380V AC rectifier menyang 0-250V luwes DC saiki sawise angger voltase, supaya minangka kanggo nyukupi kabutuhan unit inverter mengko. Dibangun ing jembatan penyearah telung fase, kapasitor ngisi daya, jembatan IGBT, reaktor smoothing, piranti saringan, sirkuit kontrol lan proteksi lan instrumen tampilan.

Karakteristik sirkuit kontrol rectifier: dikontrol dening mikrokomputer chip tunggal (mcs89c51) lan sirkuit terpadu digital skala gedhe, kanthi presisi kontrol sing dhuwur, respon cepet lan tampilan negara sing cetha.

Mode pangayoman piranti lunak: dhuwur over-saiki (9), kurang over-saiki (8), external fault (4), mlebu daya sumber fault (phase mundhut, over-voltase, under-voltase, boten seimbang kalebet serius voltase telung phase, tampilan 3), fault banyu cooling (2), voltase lan rasio saiki (L), inverter fault (Y).

Proteksi hardware: proteksi ngalih mati utama, panyerepan kapasitansi resistance, proteksi resistance (proteksi kilat), proteksi leleh cepet.

part inverter: ngowahi arus DC 0-250 dikirim dening kabinet rectifier menyang arus frekuensi dhuwur atusan kHz kanggo nyukupi kabutuhan pipa gandheng.

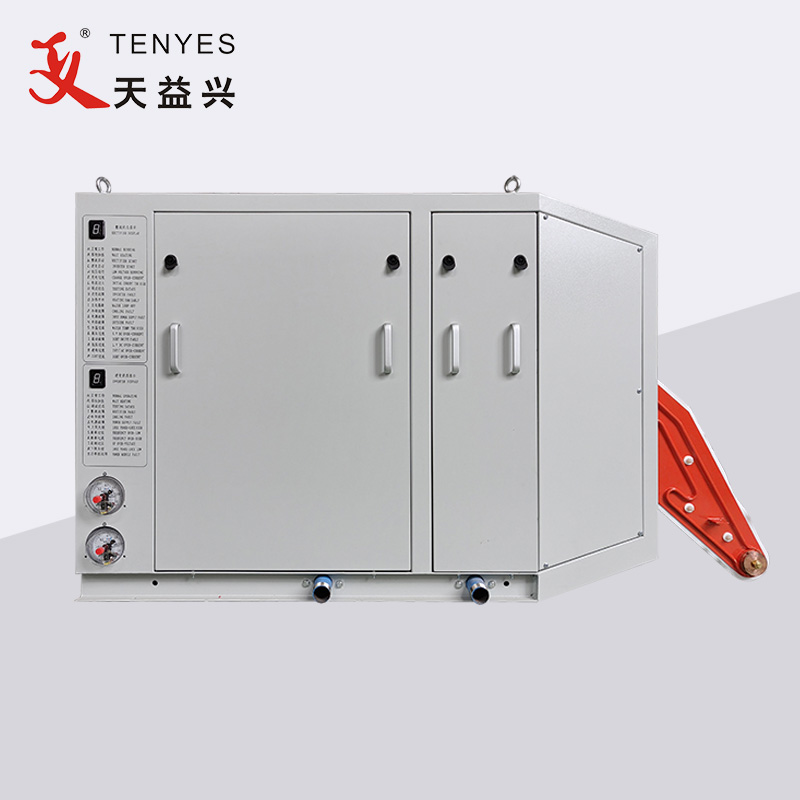

Kabinet inverter kasusun saka bagean ing ngisor iki: unit daya, kapasitor saluran, reaktansi bocor, sirkuit kontrol, AC pendinginan, lsp.
