Prinsip Kerja Frekuensi Tinggi Solid State

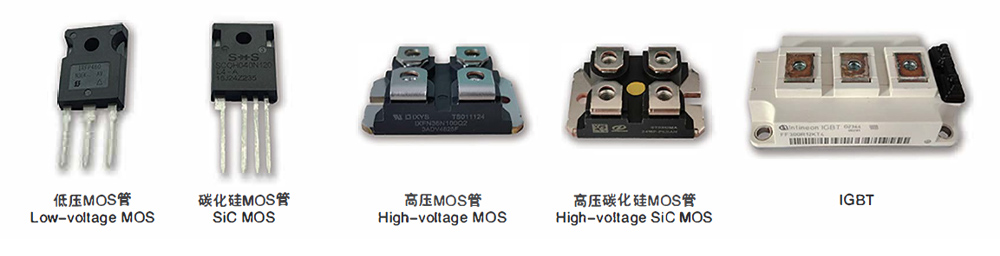

Sing diarani "frekuensi dhuwur negara padhet" amarga nggunakake transistor (transistor efek lapangan MOS utawa IGBT) minangka komponen inverter utama. Ora kaya tabung vakum sing kothong (interior kebak gas mulia, mula bisa diarani "gas"), transistor sing padhet.

Frekuensi dhuwur negara padhet minangka produk frekuensi dhuwur tabung vakum sing dianyari, lan sirkuit utamane padha karo frekuensi medium thyristor, nanging beda karo frekuensi dhuwur tabung vakum. Prinsip dhasare yaiku:

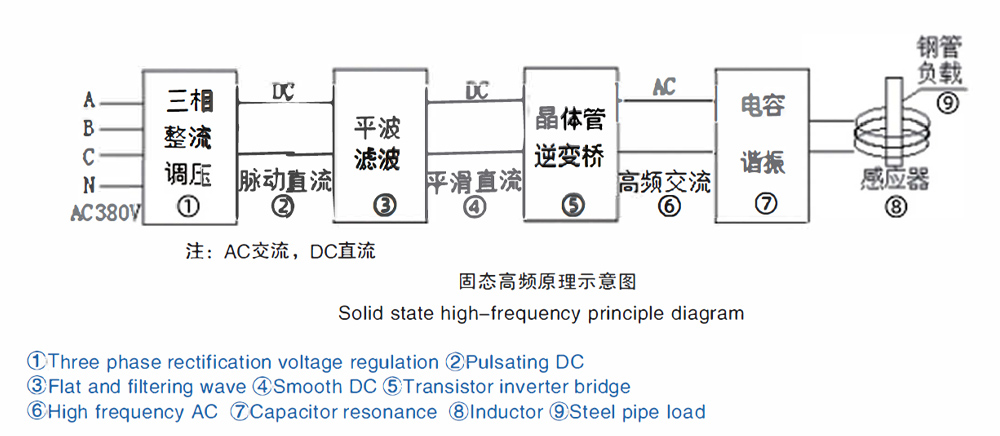

AC telung fase normal (380V lan frekuensi 50HZ ing China) diowahi dadi voltase luwes pulsating DC liwat sirkuit rectifying (SCR utawa diode lan IGBT), DC iki disaring utawa gelombang datar dadi smoothing DC, banjur pindhah menyang jembatan inverter (nggunakake transistor daya gedhe MOSFET utawa IGBT) dadi arus frekuensi dhuwur. Iki frekuensi dhuwur saiki diwenehake kanggo tank sirkuit mbukak resonansi bisa digunakake kanggo logam dadi panas.Inverter bridge daya Unit adopts modular structure.saben modul daya pasangan padha.nanging jumlah modul daya digunakake beda-beda gumantung saka daya peralatan.Apa peralatan iku gedhe utawa cilik, struktur Sejatine padha.The sirkuit tank resonansi ing seri utawa voltase dhuwur output podo karo.

Dibandhingake karo tabung vakum frekuensi dhuwur, kaluwihan peralatan frekuensi dhuwur negara padhet minangka nderek:

1.Kualitas welding sing apik: perbandingan nuduhake yen pipa baja sing dilas kanthi peralatan frekuensi dhuwur negara padhet duwe lebar lan panas sing dilas seragam, lan kurang burrs internal lan eksternal.

2. Ngirit energi: tes nuduhake manawa spesifikasi sing padha welder iki bisa ngirit luwih saka 25% listrik dibandhingake karo peralatan tabung vakum

3.Water saving:amarga mundhut poto cilik.ora mbutuhake kakehan banyu cooling.supaya nganggo banyu luwih saka 50% kurang saka peralatan tabung vakum saka specifications padha

4.Small ukuran lan bobot entheng:amarga ukuran cilik komponen utama(MOSFET) lan uga ora welding transformer.filament regulators.cocog coils.gate circuits.etc. Dadi volume sakabèhé luwih saka 50 ° / 4. cilik saka peralatan tabung vakum saka specifications padha

5. Gampang kanggo operate: ora voltase, voltase puncak ora ngluwihi sawetara atus volt, supaya ora nimbulaké bundhas pribadi
