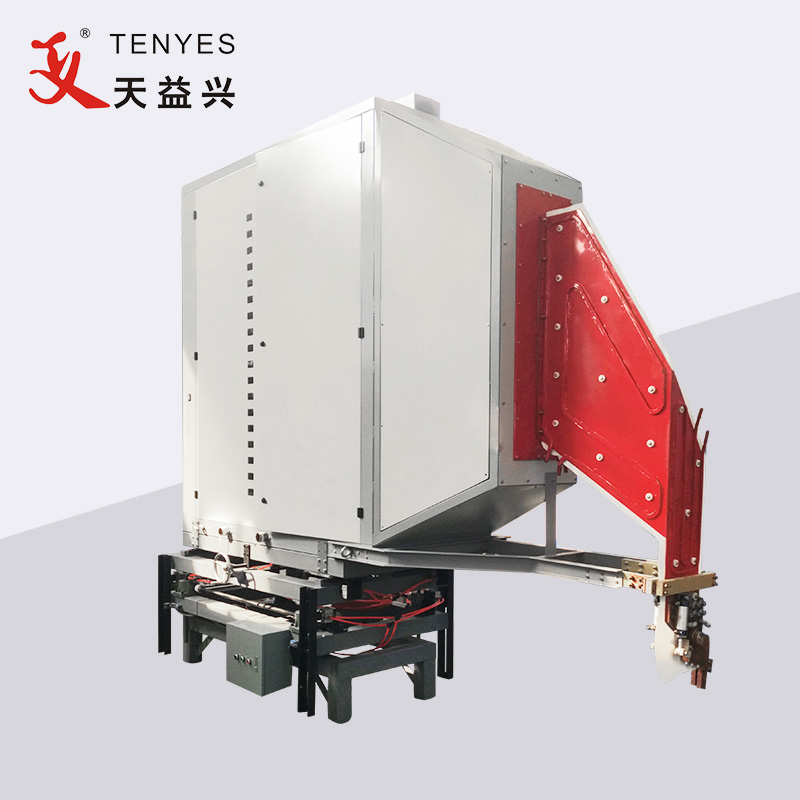

TENYES 800KW Mesin las pipa frekuensi dhuwur utamane kalebu trafo lenga langkah-mudhun, kabinet rectifier, kabinet inverter, konsol, sistem pendinginan, krenjang kanggo kabinet inverter dhukungan, kadhangkala uga cocog karo driver DC miturut syarat pelanggan.
TENYES 800KW mesin las pipa frekuensi dhuwur biasa telung fase AC daya (voltase baris 380V, frekuensi 50HZ) suda dening trafo (voltase baris 200V, frekuensi 50HZ), lumebu ing kabinet rectifier, ngalami rectification, angger voltase, lan nyaring, lan dadi daya DC luwes terus-terusan saka 0 kanggo 240V; Mlebet jembatan inverter maneh (nggunakake transistor MOSFET kanthi daya dhuwur), dadi arus frekuensi dhuwur, sing bisa diwenehake menyang slot beban kanggo pemanasan induksi. Unit daya slot inverter nganggo struktur modular, lan saben pasangan unit daya bisa ngasilake daya luwih saka 50KW. Jumlah unit daya sing digunakake beda-beda gumantung saka daya peralatan, lan struktur dhasar saka peralatan padha preduli saka ukuran. Slot punika wangun resonant Sato seri podo, tanpa voltase dhuwur lan output trafo. Jumlah unit daya sing digunakake ing piranti iki nembelas pasangan.
Aplikasi |
Parameter operasi |
sumber daya |
|||
Pipa baja OD |
Φ165-Φ508 |
daya dirating |
800 kW |
Formulir sumber daya |
3AC380±5% |
Ketebalan strip baja |
3.0-10.0 |
Dirating voltase DC |
240V |
||
Mode welding |
Induksi utawa jinis kontak |
Rated arus DC |
4000A |
Kapasitas distribusi daya |
Luwih saka 1000KVA |
Frekuensi dirating |
200KHZ |
Faktor daya |
≥0.85 |
||
kacepetan welding |
10-20 (m) |
Efisiensi |
≥85% |
Kabel power supply |
Saben phase saka plastik-ditutupi tembaga wire≥800mm² Kabel lemah ≥400mm² |
